انواع دستگاه پکیج

انواع دستگاه پکیج

انواع دستگاه پکیج پکیج ها انواع مختلفی دارند که در این مقاله قصد داریم به بررسی آن ها بپردازیم

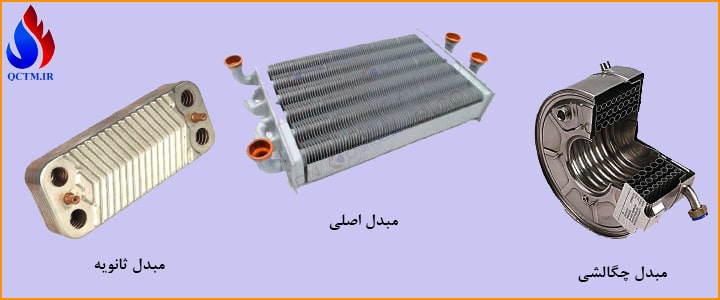

از لحاظ مبدل

• تک مبدل
• دو مبدل
• سه مبدل

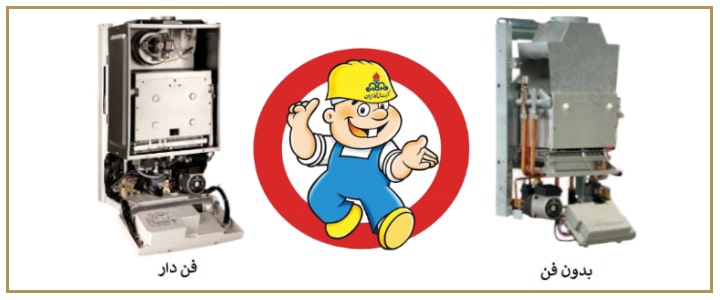

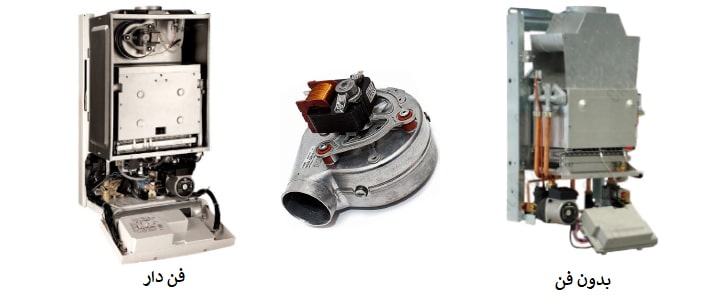

از لحاظ خروج محصولات احتراق (دود)

• فن دار
• بدون فن

از لحاظ محفظه احتراق

• احتراق باز
• احتراق بسته

نکته های مهم:

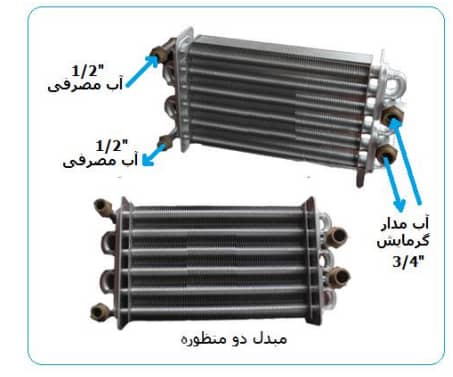

1. در آب مصرفی (تابستانه) لوله قابل استفاده 2/1 می باشد (مدار مصرفی)
2. در آب گرمایشی (زمستانه) لوله قابل استفاده 4/3 می باشد (مدار گرمایشی)
3. همیشه اولویت با تابستانه (مصرفی) میباشد.
4. در هیچ پکیجی آب مصرفی از شعله مستقیم نمی باشد , آب گرمایش آب مصرفی را گرم می کند. انتقال حرارت غیر مستقیم می باشد.
5. در هیچ یک از پکیج ها مصرفی (تابستانه) و گرمایشی (زمستانه) با هم کار نمی کنند.
6. قطعه شناسی از نکات مهم می باشد که یک تعمیرکار پکیج باید آن را بداند ( 80% قطعه شناسی)

*فشار آب لازم در مدار گرمایشی بین 5/1 الی 2 می باشد، که با گیج فشار نمایش داده می شود. واحد آن بار-اتمسفر یا psi می باشد. (1bar= 1atmosfer= 14/1 psi)





آشنایی با قطعات در جلد اول در پکیج تک مبدل دو منظوره:

1. فلو سوئیچ
2. شیر پرکن
3. کلکتور
4. بای پالس
5. استرینر (صافی)
6. پمپ مکش آب
7. سنسور Ntes و NteR (مصرفی و رادیاتور)
8. منبع انبساط بسته
9. گیج فشار یا مانومتر
10. ایرونت A.V

کل لوازمی که در پکیج به کار می روند به سه بخش تقسیم می شوند:

1. قسمت الکترونیک و وسایل برقی
2. قسمت قطعات و لوازم گازسوز
3. قسمت قطعات و اتصالات لوازم هیدرولیک و مدار آب

انواع پکیج زمینی بر اساس سیستم احتراق و مشعل

پکیج های زمینی براساس سیستم احتراق از انواع مختلفی برخوردار هستند.

1- پکیج زمینی مشعل­دار

یکی از انواع پکیج زمینی براساس سیستم احتراق، پکیج زمینی مشعل­دار می باشد. این نوع پکیج­‌ها مجهز به مشعل خطی و مبدل حرارتی مستقیم هستند. سیستم­‌های مشعل­دار دارای دیگ گرمایشی نمی باشند، بلکه قادر هستند از مبدل صفحه‌­ای یا مخزن مورد استفاده قرار دهند.

2- پکیج زمینی بدون مشعل

از دیگر انواع پکیج زمینی براساس سیستم احتراق می­توان به پکیج زمینی بدون مشعل اشاره نماید این پکیج‌ها به نسبت پکیج­های مشعل­دار از ظرفیت بالاتری برخوردارند و مجهز به دیگ فولادی یا چدنی می باشند. از مزایای این نوع پکیج، استفاده از مشعل گازوئیل سوز، گازسوز یا دوگانه سوز میتوان اشاره کرد مجهز بودن این سیستم به دیگ، قدرت آن را برای تامین گرمایش و آب گرم فضاهای بزرگتر فراهم سازد.

دستگاه پکیج دو مبدله- مدار هیدرولیک دو مبدله

نکته:در این مبدل پمپ در هر دو وضعیت فعال است.

نکته: شیر برق سه راهه, جهت دهی به آب مدار گرمایشی و مصرفی از مدار می باشد. A باز B بسته ← زمستانه, A بسته B باز ← تابستانه

LT: به آتش خوار وصل می باشد. کلیدی است که بدنه مبدل اولیه متصل بوده و چنانچه دما از 100  ̊ تا 110  ̊ برسد به برد فرمان قطع می دهد. مسیر AB در دو حالت باز است و پمپ در هر دو مبدل همیشه فعال است.

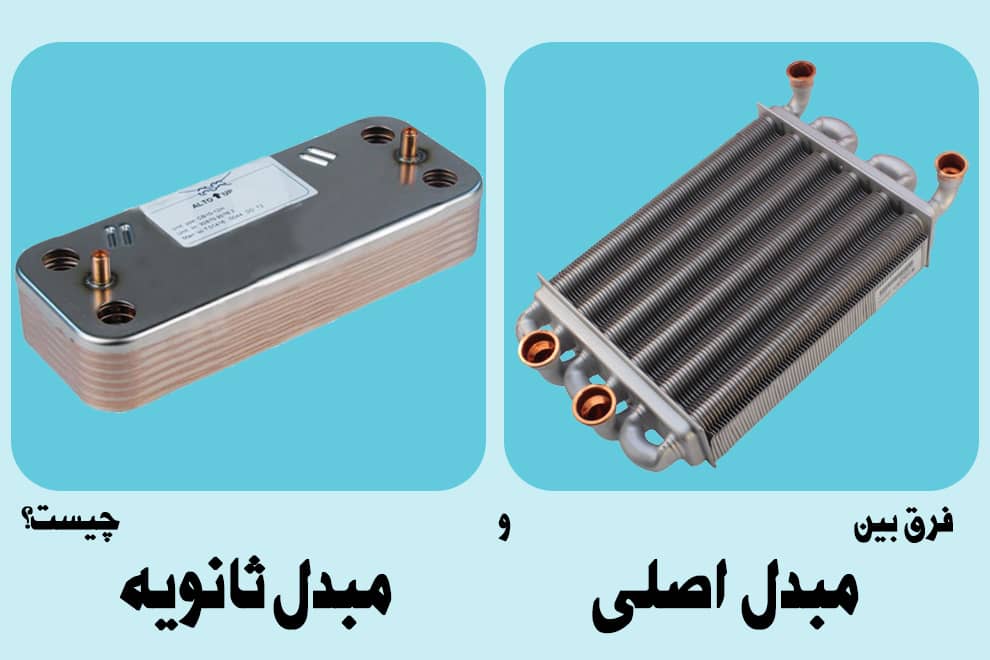

مبدل اولیه: وظیفه آن گرم کردن آب مدار گرمایشی است.

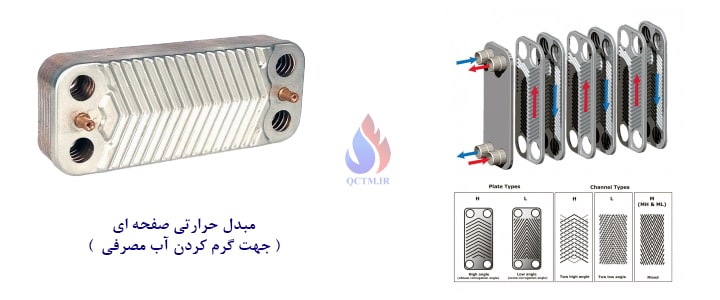

مبدل ثانویه: قرار است آب مصرفی را گرم کند.

سوال: آیا شعله در این مبدل مستقیم به آب مصرفی برخورد می کند؟ خیر در هیچ پکیجی شوفاژ دیواری شعله مستقیم جهت آب مصرفی نداریم, بلکه آب مصرفی به کمک آب مدار گرمایشی بصورت غیرمستقیم گرم می شود.

*آب مدار گرمایش داخل مبدل اولیه گرم می شود.

سوال: آیا می توان بصورت همزمان زمستانه و تابستانه فعال گردند؟ خیر در هر زمانی که آب مدار گرمایش آب مصرفی را گرم می کند رادیاتورها خاموش است.
