برد pcb چیست و چه کاربردی دارد؟

از اصلی ترین اجزای دنیای الکترونیک بدون شک برد های مدار چاپی (PCB) می باشند و تقریباً تمام تجهیزات الکترونیکی برای عملکرد صحیح وابسته به انها هستند.در این مقاله به صورت کامل و دقیق، برد PCB و کاربرد های متنوع آن را بررسی می‌ کنیم. این مطلب برای افرادی که به تعمیرات الکترونیکی علاقه دارند از مبتدی گرفته تا تکنسین های حرفه‌ ای کاملاً مفید خواهد بود. همچنین اگر قصد دارید به‌ صورت تخصصی وارد این حوزه شوید، می‌ توانید با شرکت در دوره آموزش تعمیر برد در کرج مهارت تعمیر انواع بردهای الکترونیکی را به شکل عملی و اصولی یاد بگیرید.

برد PCB چیست و چه کاربردی دارد؟

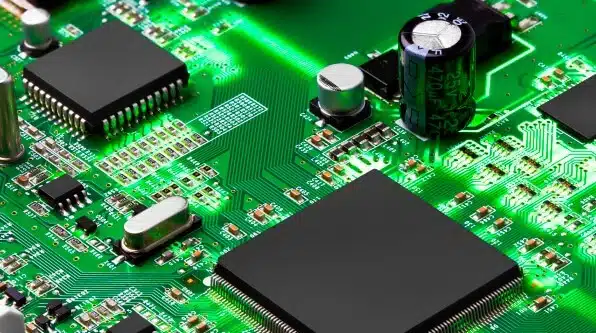

برد مدار چاپی (Printed Circuit Board) یا همان PCB یک صفحه نازک از جنس مواد عایق مثل فایبرگلاس، اپوکسی یا پلی‌ آمید است که مسیر های رسانای الکتریکی روی آن طراحی و چاپ شده‌ اند. این مسیر ها که معمولاً از جنس مس هستند، وظیفه دارند جریان الکتریکی را بین قطعات مختلف هدایت کنند و ارتباط دقیق و منظم بین اجزای مدار را برقرار سازند.

به زبان ساده، PCB همان بخشی است که باعث می‌ شود تمام قطعات الکترونیکی یک دستگاه در جای درست قرار بگیرند و به شکل پایدار با هم در ارتباط باشند. بدون وجود برد های مدار چاپی، باید از سیم‌ کشی‌ های دستی و نامنظم استفاده می‌ شد؛ کاری که نه‌ تنها زمان‌ بر بود، بلکه مشکلات زیادی نیز ایجاد می‌ کرد، مانند:

• افزایش احتمال خطا در اتصالات

• کاهش پایداری و اطمینان دستگاه

• افزایش هزینه‌ های تولید و تعمیر

انواع برد PCB

برد های مدار چاپی بسته به کاربرد و اندازه مدار انواع مختلفی دارند:

PCB یک‌ لایه

• فقط یک سطح آن مسیر مسی دارد

• ارزان و ساده

• برای بردهای ساده مثل شارژر های معمولی

 PCB دو لایه

• دو سمت آن مسیر مسی دارد

• امکان طراحی مدار های پیچیده‌ تر

• کاربرد در تجهیزات الکترونیکی رایج

PCB چند لایه

• ۴ لایه، ۶ لایه، ۱۲ لایه و حتی بیشتر

• مخصوص موبایل، لپ‌ تاپ، تجهیزات پزشکی

PCB انعطاف‌ پذیر (Flexible PCB)

• جنس نرم و قابل خم شدن

• مناسب موبایل، دوربین، گجت‌ های کوچک

 PCB سخت – فلکس

ترکیبی از برد های خشک و فلکسی
برای دستگاه‌ های بسیار کوچک و مقاوم.

 کاربرد های برد PCB در صنایع مختلف

بردهای مدار چاپی در صنایع مختلف نقش بسیار مهمی دارند، از جمله:

صنعت مخابرات –  مورد استفاده در مودم‌ ها، آنتن‌ ها و تجهیزات ارتباطی.
صنعت خودرو –  در ECU، سنسورها و نمایشگر های خودرو کاربرد دارد.
تجهیزات پزشکی  – در اسکنر های پزشکی، دستگاه ‌های مانیتورینگ و ایمپلنت‌ های الکترونیکی مورد استفاده قرار داده می شود.

مشکلات رایج در برد های PCB و نحوه تعمیر آن‌ ها

برد های PCB امکان دارد به دلایل مختلفی مثل نوسان برق، رطوبت، ضربه یا لحیم‌ کاری اشتباه دچار آسیب شوند. یکی از رایج‌ ترین مشکلات، قطع شدن مسیرهای مسی است که باعث اختلال در عملکرد دستگاه می‌ شود و معمولاً با تست اهم‌ متر شناسایی شده و با لحیم یا سیم‌ کشی ظریف ترمیم می‌ گردد. لحیم‌کاری نامناسب یا اتصالات سرد نیز باعث قطع و وصل شدن مدار می‌ شود و با لحیم‌ کاری مجدد قابل رفع است.

مشکل دیگر، اتصال کوتاه است که به‌ دلیل قلع اضافی، خرابی قطعات یا تماس اشتباه مسیرها اتفاق می‌ افتد و می‌ تواند باعث سوختن قطعات شود. تعمیر آن با یافتن نقطه شورت و اصلاح محل انجام می‌ شود. همچنین آسیب‌ های حرارتی و الکترواستاتیکی (ESD) ممکن است قطعات حساس SMD را بسوزاند که در این موارد، قطعات باید تست و جایگزین شوند. در نهایت، خوردگی یا زنگ‌ زدگی برد نیز می‌ تواند مسیرهای مسی را تخریب کند که با تمیزکاری و ترمیم مسیرها قابل حل است.

نتیجه‌ گیری برد PCB چیست و چه کاربردی دارد؟

در آخر، بردهای PCB یکی از اساسی‌ ترین اجزای دستگاه‌ های الکترونیکی از جمله پکیج‌ های دیواری می باشند و هرگونه خرابی در آن‌ ها می‌ تواند عملکرد کل سیستم را به اختلال بیندازد. شناخت مشکلات رایج این بردها، از قطع شدن مسیر های مسی گرفته تا اتصالات سرد، اتصال کوتاه و آسیب‌ های حرارتی، برای هر تکنسین تعمیر پکیج ضروری است. افرادی که قصد ورود به این حرفه را دارند، باید بتوانند این ایرادات را دقیق تشخیص داده و با روش‌ های استاندارد برطرف نمایند.

به همین علت، آموزشگاه تعمیر پکیج در کرج با ارائه دوره‌ های تخصصی تعمیر برد و عیب‌ یابی پکیج، بهترین فرصت را فراهم کرده تا هنرجویان به یک تکنسین حرفه‌ ای تبدیل شوند. در این دوره‌ ها تمام مباحث مربوط به تعمیر بردهای الکترونیکی، تست قطعات، رفع اتصال کوتاه، تعویض قطعات SMD و روش‌های ترمیم برد به‌ صورت کاملاً عملی آموزش داده می‌ شود.
اگر به‌دنبال یادگیری مهارتی پردرآمد و کاربردی هستید، شرکت در این دوره‌ها می‌ تواند مسیر شما را برای ورود به بازار کار تعمیرات پکیج هموار کند.
