کلید فلوسوئیچ

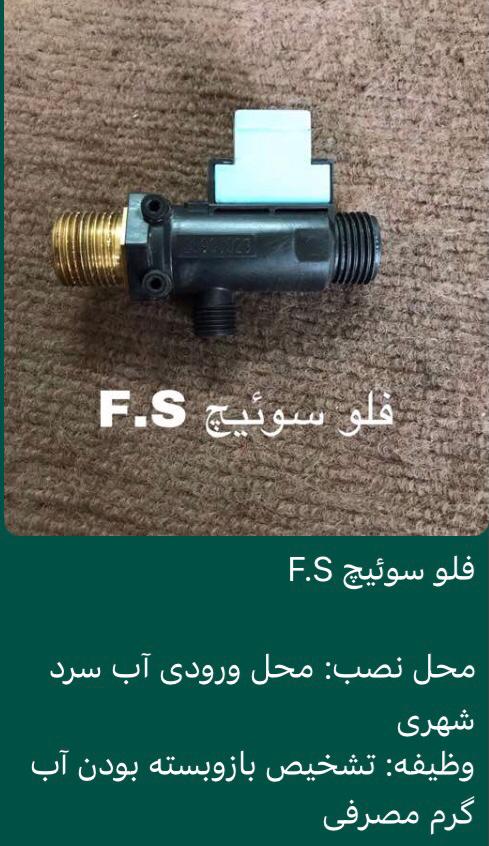

کلید فلوسوئیچ (F.S)

کلید فلوسوئیچ یا فلو شیت سوییچ (Flow Switch) یک سنسور است که در شبکه های لوله کشی استفاده می شود تا وجود جریان در یک لوله را تشخیص دهد.

این سنسور به عنوان یک سوییچ نقطه ای کار می کند و در صورتی که جریان در لوله وجود داشته باشد، سیگنالی را به سیستم کنترل می فرستد تا به این ترتیب اعمال کنترلی را بر روی سیستم انجام دهد.

کلید فلو سوییچ به دلیل سادگی و کارآیی خود در شناسایی جریان، به عنوان یکی از سنسورهای پرکاربرد در صنعت شناخته شده است.

وظیفه F.S در پکیج, تشخیص جریان آب مصرفی در مدار می باشد.

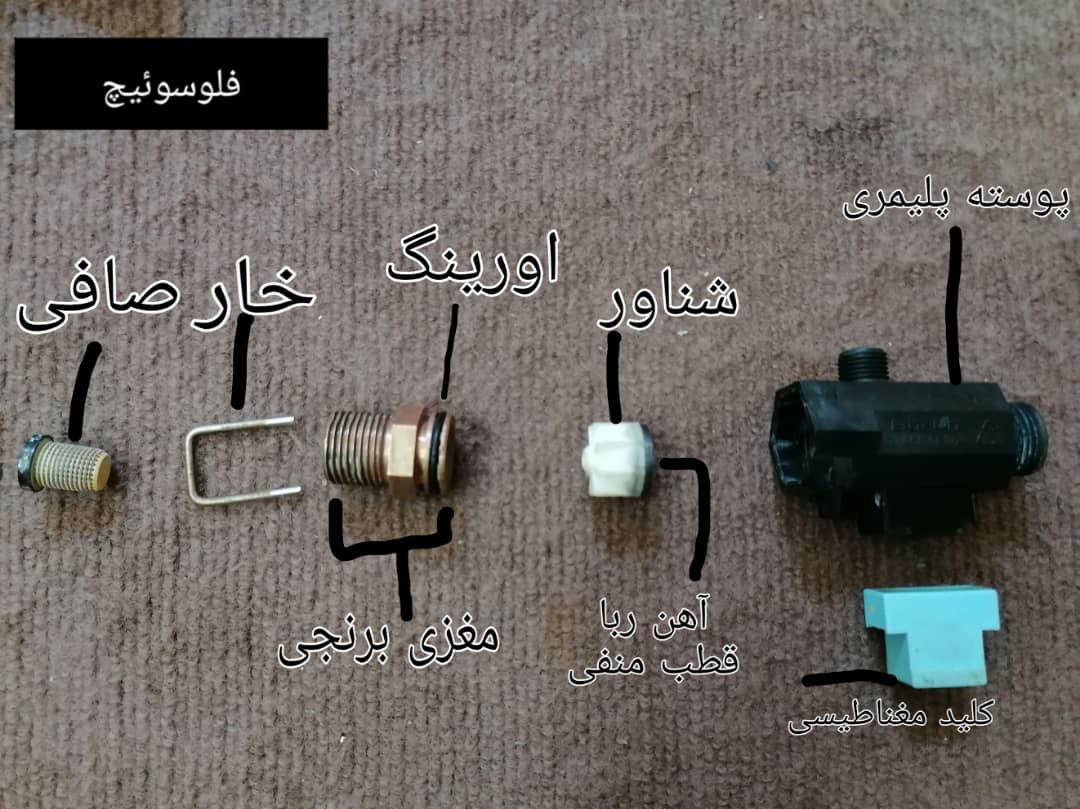

کلید جریان F.S از قسمتهای زیر تشکیل شده است:

  1. بدنه ای از جنس کامپوزیت

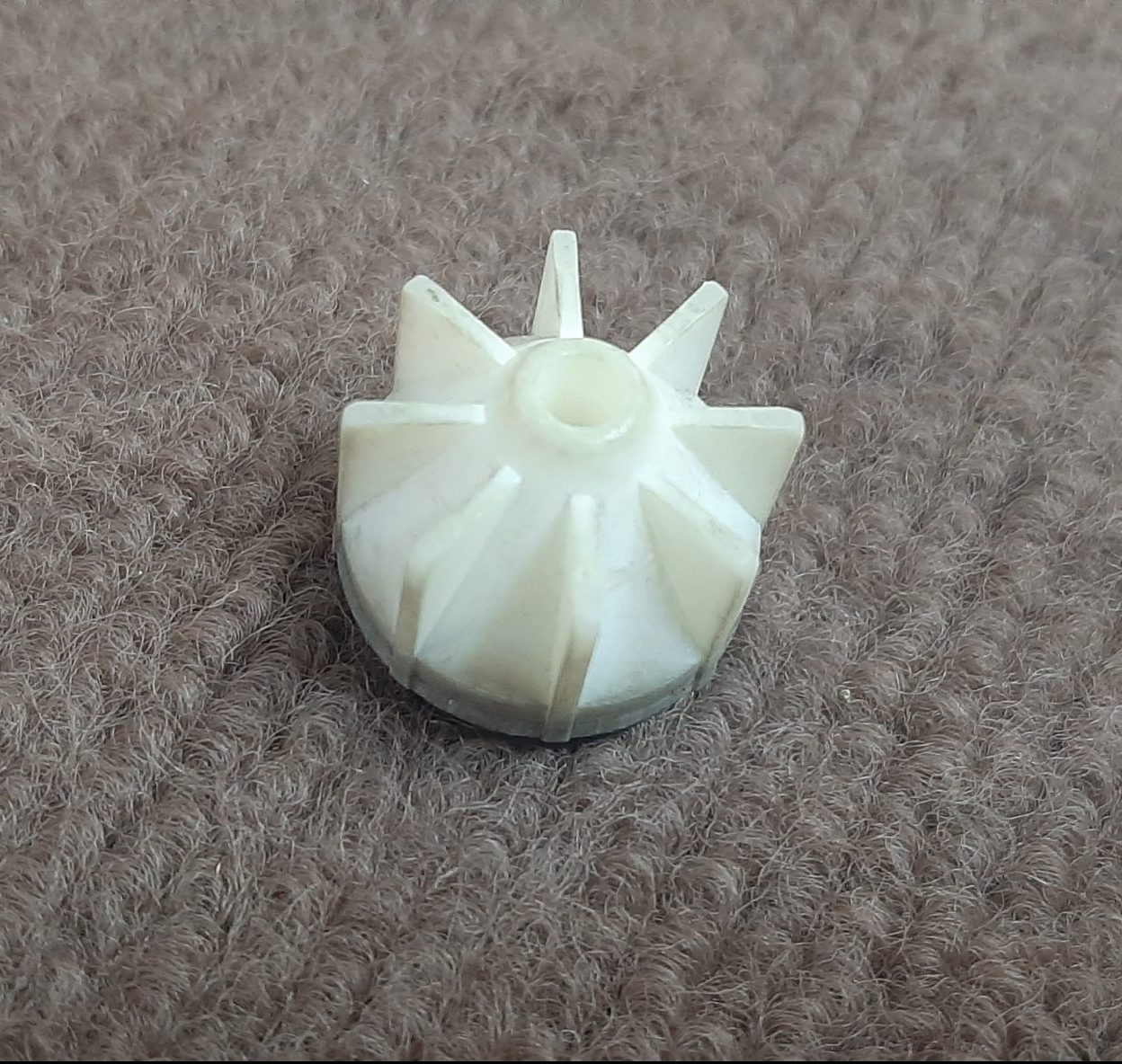

  2. شناور تفلونی

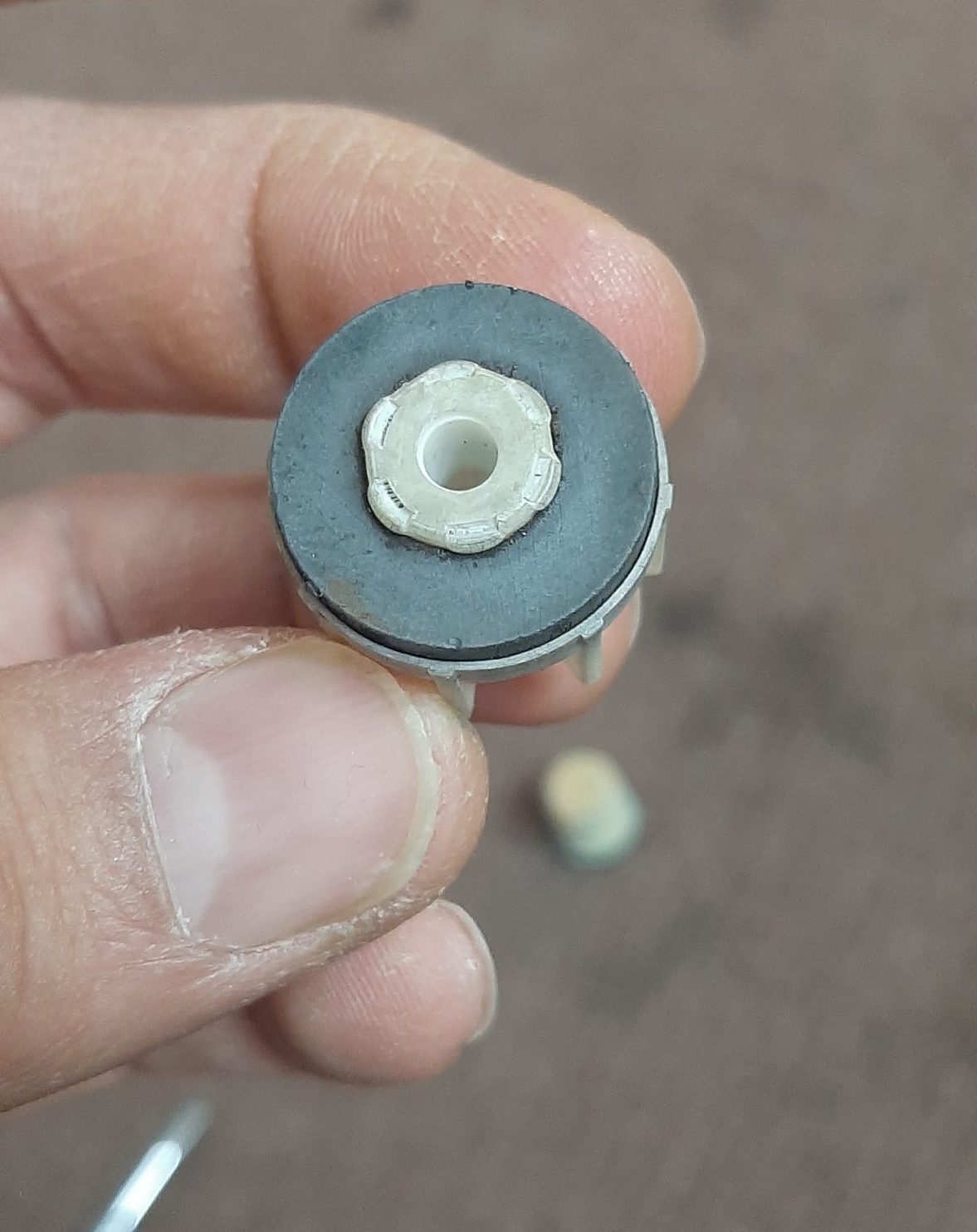

  3. مغناطیس متصل به شناور (آهنربا)
  4. کلید مغناطیسی

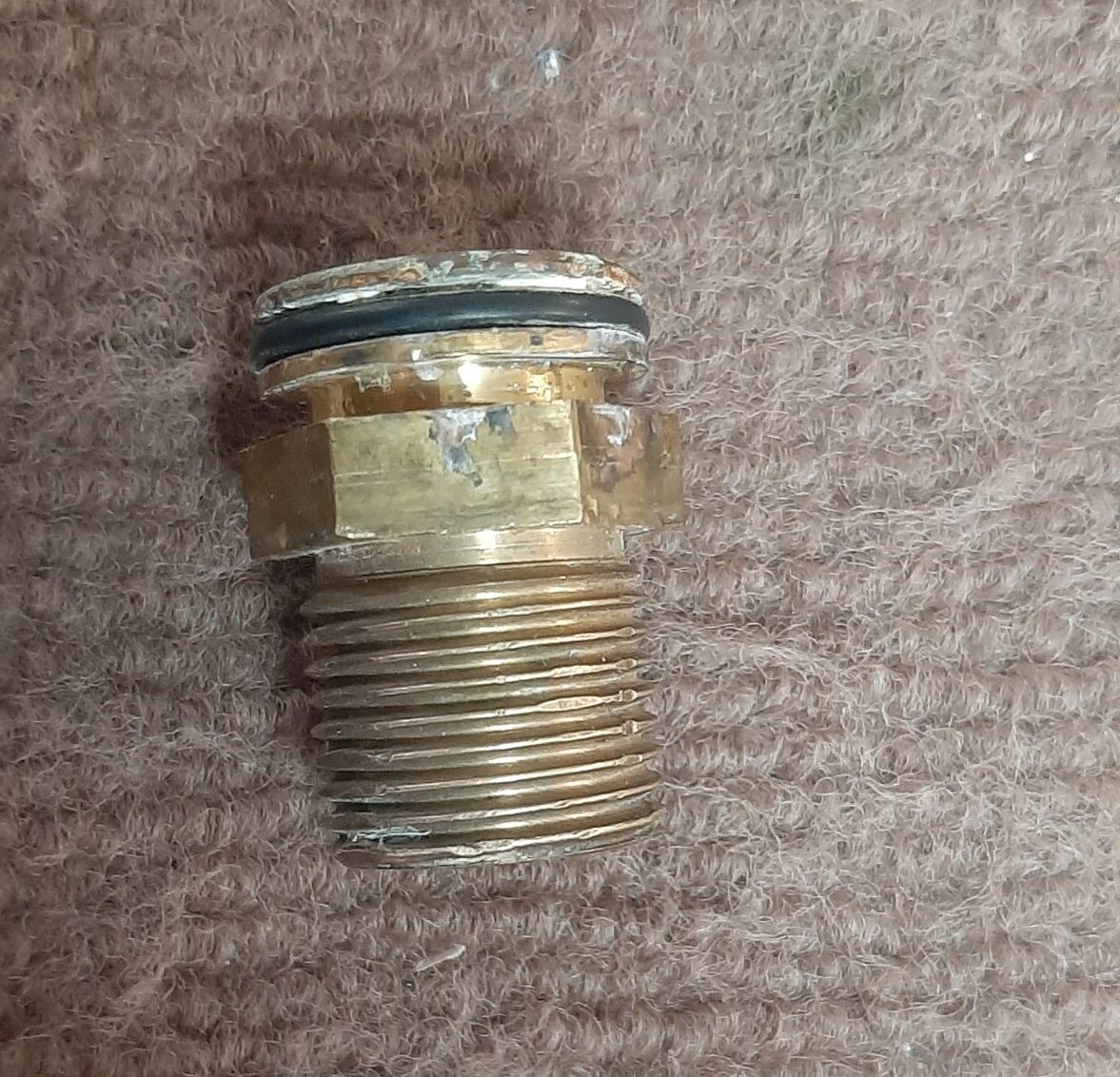

  5. مغزی برنجی
  6. اورینگ آب بندکننده مغزی به بدنه

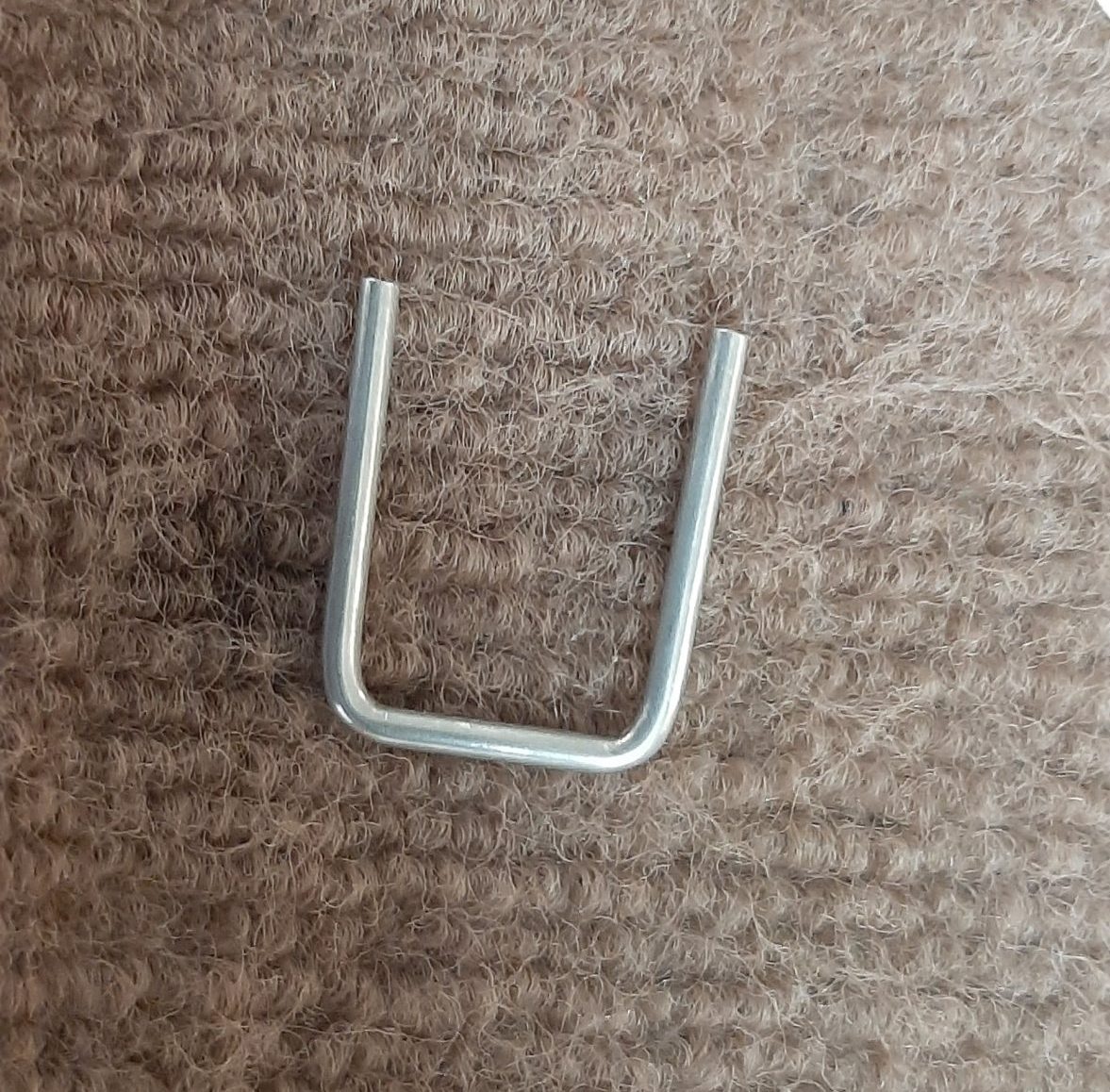

  7. خار فنری نگهدارنده مغزی به بدنه

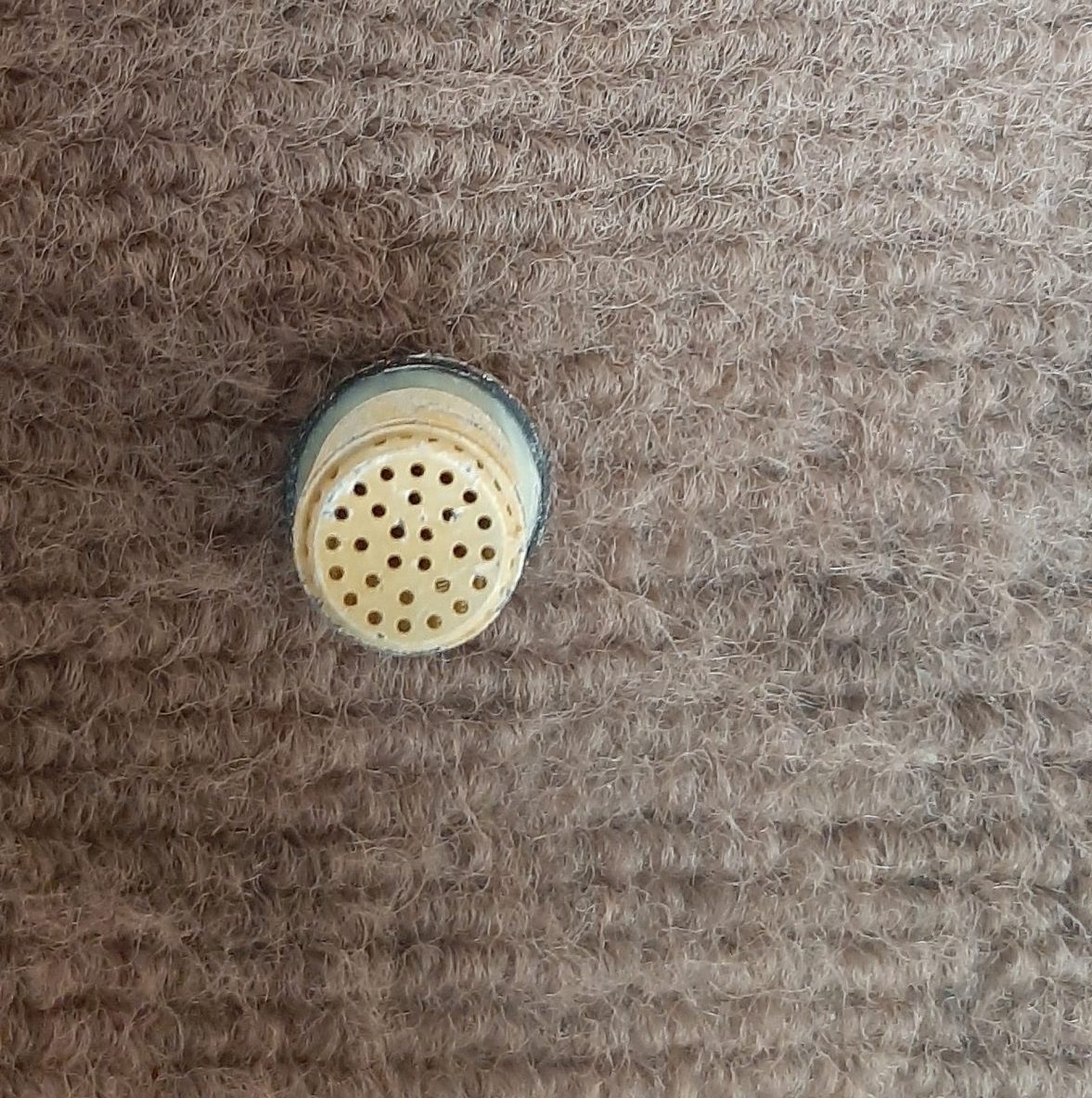

  8. صافی

سایر مطالب آموزشی:

انواع دستگاه پکیج

واحد های انرژی حرارتی

شرایط نصب دستگاه پکیج

آموزش سیستم حرارت مرکزی

اموزش تعمیر پکیج در کرج

تفاوت‌های فلوسوئیچ و فلومتر پکیج

  • دقت کاری در فلومترها بالاتر بوده که همین عامل باعث می شود نوسانات آن‌ها نسبت به فلوسوئیچ‌ها پایین بیاید.
  • این‌ دو قطعه از لحاظ ظاهری نیز با یکدیگر دارای تفاوت هایی هستند. بدین صورت که فلوسوئیچ‌ها دو سیم و فلومترها سه سیم دارند.
  • فلومتر پکیج تمام وظایف‌ فلوسوئیچ که انتقال پیام به برد و باز کردن مسیر آب گرم است را انجام داده و علاوه‌بر آن، دبی و‌ دمای آب عبوری را نیز اندازه می‌گیرند.
  • شما قادر هستید به جای فلومتر، از فلوسوئیچ در پکیج خود مور استفاده قرار دهید  اما  نمیتوانید که فلومترها را جایگزین فلوسوئیچ نمایید.

قطع شدن سیم های ارتباطی در فلوسوئیچ

وجود قطعی در سیم های ارتباطی این قطعه، باعث عدم اتصال کنتاکت های رله فلوسوئیچ شده، و در نتیجه هیچ جریان الکتریکی تبه تولید نمی رسد.

تشکیل نشدن جریان الکتریکی در فلوسوئیچ سبب شده، تا پیامی به برد کنترل ارسال نگردد، و هیچ ارتباطی بین آنها شکل نگیرد، و این امر باعث می شود، تا شما با باز کردن شیر آب گرم مصرفی، هیچ آب گرمی نداشته باشید و آب شیر همچنان سرد باشد.

شما قادر هستید با بررسی سیم کشی فلوسوئیچ و مشاهده قطعی در آن این مشکل را به راحتی رفع کنید
